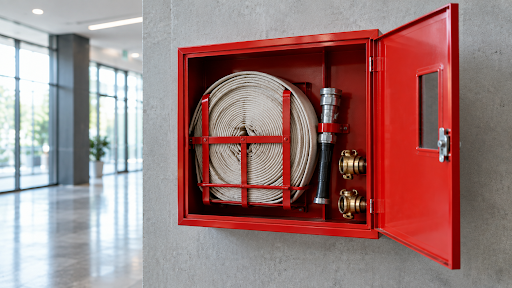

Внутренний пожарный кран кажется простым узлом: шкаф, рукав, ствол. На практике комплектация почти всегда собирается из разных позиций и разных поставок, и на приёмке выясняется, что головка рукава не встаёт на вентиль, ствол лежит от другого диаметра, а шкаф не влезает в подготовленную нишу. Переделка стоит времени, а если объект сдаётся — ещё и нервов.
Разберём по порядку, из чего состоит пожарный кран, что идёт в комплекте, а что придётся докупать, и как подобрать элементы так, чтобы они состыковались между собой.
Что входит в пожарный кран
Внутренний пожарный кран (ПК) — это комплект оборудования, установленный на внутреннем противопожарном водопроводе и предназначенный для тушения очага силами людей, находящихся на объекте. В состав входят:
запорный вентиль на отводе от стояка;
соединительная головка на вентиле;
напорный пожарный рукав с головками на обоих концах;
ручной пожарный ствол;
шкаф, в котором всё это размещается.
Вентиль обычно уже стоит на трубопроводе — он монтируется при прокладке системы. Всё остальное комплектуется отдельно. Как правило, шкафы поставляются пустыми: рукав, ствол и головки в них не входят, если это не указано в комплектации. Это первая и самая частая ошибка при заказе.
Шкафы ШПК: какие бывают и что выбрать
Маркировка ШПК означает шкаф пожарный для размещения пожарного крана, а буквы после номера модели показывают исполнение: Н, В и П — навесной, встроенный и приставной, О и З — открытый и закрытый, Б и К — белый и красный. Например, ШПК-310 НОБ — навесной открытый белый.
По способу установки: навесные крепятся прямо на стену и не требуют подготовки, встроенные монтируются в заранее подготовленную нишу заподлицо со стеной, приставные ставятся на пол и применяются там, где стену штробить нельзя. Выбор здесь определяется не вкусом, а тем, что уже сделано на объекте: если ниша готова, подбирать шкаф придётся под её габариты, а не наоборот.
По исполнению: открытые шкафы — с остеклённой дверцей, через которую видно содержимое без вскрытия, закрытые — с глухой дверцей.
По вместимости: только под пожарный кран, либо с дополнительным отсеком под один-два огнетушителя. Второй вариант берут, когда на объекте нужно разместить и то и другое, а свободного места мало.
Цвет — белый или красный, по проекту и требованиям заказчика. Принципиально на функцию он не влияет, но замена шкафа на объекте только из-за цвета — лишние расходы, поэтому лучше уточнить до заказа.
Подбирая шкаф, учитывайте три вещи: габариты ниши или свободного участка стены, сторону, с которой подходит вентиль (шкаф должен сесть на отвод без перекоса), и длину рукава — в отсек нужно уложить именно тот рукав, который вы планируете использовать. Ассортимент шкафов, включая навесные и встроенные исполнения, есть в разделе пожарных шкафов.
Пожарные рукава: диаметр и длина
Напорный пожарный рукав — гибкий трубопровод из тканого чехла с внутренним гидроизоляционным слоем. Для внутренних пожарных кранов применяются рукава диаметром 51 и 66 мм, длиной 10, 15 и 20 метров.
Диаметр определяется диаметром пожарного крана: на ПК 50 ставится рукав 51 мм, на ПК 65 — рукав 66 мм. Подбирать «на глаз» нельзя: головка от рукава другого диаметра на вентиль не встанет.
Длину выбирают по расчёту защищаемой площади: рукав вместе со струёй должен доставать до самой удалённой точки помещения. Здесь работает простая логика — брать с запасом дороже, но безопаснее, чем обнаружить при проверке, что до дальнего угла не хватает двух метров. При этом слишком длинный рукав хуже укладывается в шкаф и его тяжелее раскатывать в одиночку.
Рукав поставляется либо без головок, либо уже навязанным на них. Второй вариант удобнее: навязка выполняется в заводских условиях и не требует хомутов и инструмента на месте. Если берёте рукав отдельно, головки и проволоку для навязки нужно заказать вместе с ним. Напорные рукава для внутренних кранов — в разделе пожарных рукавов.
Отдельный момент — хранение. Рукав хранится в шкафу в скатке или на кассете, и его необходимо перекатывать на новое ребро не реже одного раза в год. Если этого не делать, ткань в местах перегиба пересыхает и теряет прочность, и при подаче воды рукав рвётся именно по линии сгиба. Сам пожарный кран проверяется на работоспособность дважды в год, весной и осенью.
Стволы и соединительные головки
Ручной пожарный ствол формирует струю на выходе из рукава. Для внутренних кранов применяются стволы РС-50 и РС-70 — цифра соответствует условному проходу соединительной головки, через которую ствол крепится к рукаву.
Соединительные головки — та деталь, на которой чаще всего спотыкаются при комплектации. Основные типы:
ГР — рукавная, навязывается на рукав;
ГМ — муфтовая, с внутренней резьбой, навинчивается на патрубок;
ГЦ — цапковая, с наружной резьбой, вкручивается в патрубок с внутренней;
ГП — переходная, для соединения элементов разного диаметра.
Все головки полугаечного типа, конструкция Богданова: две головки одного размера соединяются друг с другом поворотом до фиксации.
Обратите внимание на обозначения: у рукава указан внутренний диаметр, у головки — условный проход, поэтому рукаву 51 мм соответствует головка ГР-50, а рукаву 66 мм — ГР-70. Цифры не совпадают, и это нормально.
Главное правило — совпадение условного прохода по всей цепочке: вентиль, головка, рукав, головка, ствол. Если хоть одно звено отличается по диаметру, нужна переходная головка, и это стоит заложить в заказ заранее, а не докупать отдельным рейсом.
Наружная часть: гидранты и подставки
Внутренний пожарный кран — только часть системы. Снаружи её замыкают пожарные гидранты, установленные на водопроводной сети через фланцевые подставки, и пожарные колонки, через которые подаётся вода к технике. Гидранты подбираются по глубине колодца — высота корпуса указывается в маркировке, от 500 до 4000 мм с шагом 250 мм. Подставка выбирается по диаметру магистрали и типу подключения: фланцевая под чугунную и стальную трубу либо ПНД-исполнение под полиэтиленовый водовод.
Типичные ошибки при комплектации
Заказ шкафа без рукава и ствола в расчёте на то, что они идут в комплекте. Как правило, не идут.
Несовпадение диаметров в цепочке. Рукав 51 мм с головкой ГР-50 не встанет на вентиль ПК 65 без переходника.
Шкаф не по нише. Размеры встроенных и навесных моделей отличаются, и при подборе «примерно такой же» шкаф либо не заходит в проём, либо болтается в нём.
Рукав без перекатки. Формально оборудование на месте, фактически при подаче воды оно рвётся.
Хранение ствола отдельно от шкафа. Мелочь, но при проверке это нарушение комплектности.
Где купить в Туле
«ТехСнаб» поставляет оборудование для комплектации внутренних пожарных кранов: шкафы ШПК навесного и встроенного исполнения, напорные рукава диаметром 51 и 66 мм, ручные стволы, соединительные головки всех типов, а также гидранты, подставки и колонки для наружной части системы. Поможем собрать комплект целиком — достаточно назвать диаметр крана, длину рукава и габариты ниши.
